Откуда берутся библиотечные элементы?
Ответ прост:
- из библиотек;
- из ранее выполненных проектов;
- создаются пользователями по необходимости.
Технология BIM появилась сравнительно недавно, но уже существует множество сайтов производителей оборудования, проектировщиков, сообществ пользователей и просто энтузиастов, где в большом количестве выкладываются (обычно бесплатно) библиотечные элементы для тех или иных программ. К тому же весьма содержательные и постоянно пополняющиеся библиотеки элементов поставляются вместе с программами информационного моделирования.
Рис. 6. Примеры двух источников библиотечных элементов: слева — сайт BIM-компонентов для ArchiCAD, справа — библиотеки для Revit известного специалиста Алексея Борисова.
Однако при переходе на BIM надо ясно понимать, что библиотек элементов, созданных на все случаи жизни, не существует. Они постепенно нарабатываются и распространяются, причем не только создателями программ, но главным образом самими пользователями. Но в значительной степени базовые элементы для своей модели пользователю придется делать самому. В этом нет ничего сложного. Создавать свои библиотеки элементов умеющему человеку довольно просто. Особенно если можно использовать старые наработки, например из AutoCAD, а также при понимании уровня целесообразности проработки элемента. Более важно, чтобы BIM-программа, в которой вы работаете, была хорошо приспособлена для создания семейств элементов. Уже известно немало случаев, когда именно неудобство в создании (редактировании) библиотечных элементов становилось причиной перехода проектировщиков от старой, привычной программы на более новую и совершенную.
Уровень детализации
Вполне логично, что уровень детализации BIM-модели обычно определяется целесообразностью при решении поставленной задачи. Например, если модель жилого дома нужна для оценки экономической эффективности проекта, то нет смысла для этого прорабатывать систему крепления подоконников. Вроде бы все понятно. Но понимание уровня проработки модели у всех может быть свое, особенно — у заказчика и исполнителя (даже меняться в процессе взаимоотношений), что создает немалые трудности в работе. В результате в 2008 году Американским Институтом Архитектуры (AIA) был впервые документально определен LOD (Level of Development) — уровень проработки (детализации) модели. На сегодняшний день для выполнения BIM-моделей действует усовершенствованный протокол AIA G202-2013, в котором для упорядочения взаимоотношений между участниками проектно-строительного процесса прописаны шесть базовых уровней детализации информационных моделей зданий LOD100, LOD200, LOD300, LOD350, LOD400 и наивысший LOD500.
К сожалению, в нашей стране про LOD пока еще мало кто слышал. Тем не менее, всегда, когда речь заходит о внедрении BIM, на первый план выходят вопросы глубины проработки модели, которые в настоящее время решаются у нас просто интуитивно.
Часто сами компьютерные программы допускают возможность создавать библиотечные элементы, имеющие несколько уровней детализации, а затем, уже в модели, управлять переключением этих уровней в зависимости от ситуации.

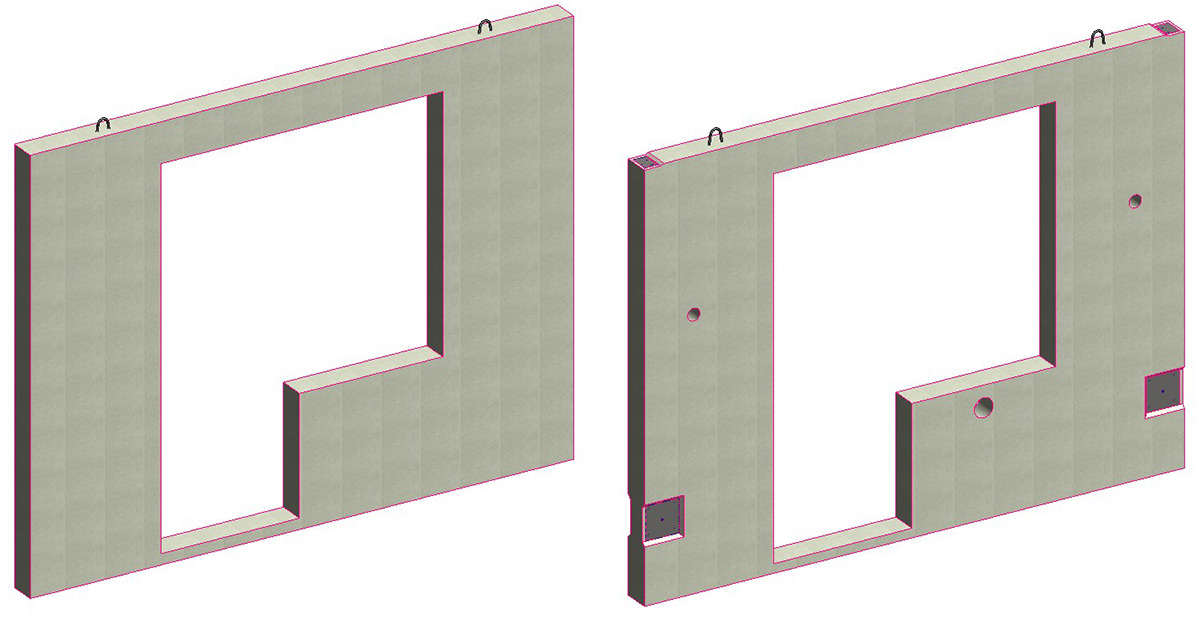

Рис. 9. Стеновая панель. В модели одно и то же семейство может выглядеть по разному в зависимости от требований, предъявляемых к виду (чертежному листу): слева — панель при низком уровне детализации, справа — при высоком (появились закладные детали).

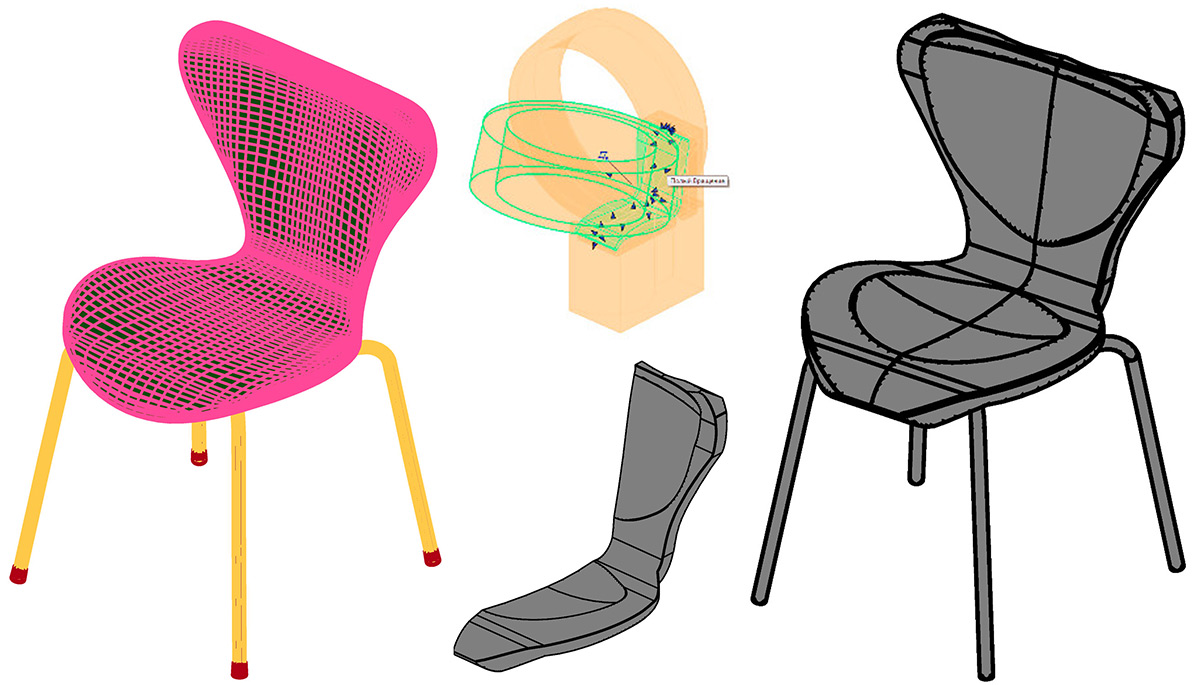

Более сложной ситуация становится тогда, когда в модель вставляются элементы, имеющие только высший (для конкретной ситуации — чрезмерный) уровень геометрической проработки. В этом случае единственный выход — сделать свой, упрощенный элемент и использовать его в модели.
